Magtanong sa tatlong inhinyero kung para saan ang 2024 aluminum at makakakuha ka ng tatlong magkakaibang sagot — isang balat ng sasakyang panghimpapawid, isang gulong ng trak, isang hydraulic manifold — at lahat ng tatlo ay magiging tama. Ang 2024 ay isa sa pinakamatanda at pinakarespetadong workhorse sa pamilyang 2xxx, at ang kumbinasyon nito ng mataas na lakas at mahabang buhay ng pagkapagod ay ginagawa pa rin itong reference point para sa copper-bearing aluminum. Ang sumusunod ay isang praktikal na walkthrough ng 2024 na mga katangian ng materyal na aluminyo: kung ano talaga ang mga numero, kung paano nagbabago ang mga ito sa init ng ulo, kung saan nakikipagpunyagi ang haluang metal, at kung paano hatulan kung kabilang ito sa iyong disenyo.
Ang 2024 ay kabilang sa seryeng 2xxx, na nangangahulugan na ang tanso ang pangunahing elemento ng haluang metal nito kaysa sa pares ng magnesium-silicon na tumutukoy sa pamilyang 6xxx. Ang tanso at magnesiyo ay magkakasamang bumubuo sa bahaging Al2CuMg na nagpapalakas sa panahon ng pagtanda, kaya naman ang 2024 ay umabot sa mga lakas ng tensile na 6061 ay lumalapit lamang pagkatapos ng ibang kakaibang paggamot sa init.
Ang haluang metal ay na-standardize bilang AA2024 sa United States (UNS A92024) at bilang EN AW-2024, o AlCu4Mg1, sa Europe. Ito ay karaniwang ibinibigay bilang sheet, plate, rod, bar, wire at tube, at ito rin ay naka-stock bilang Alclad 2024 — isang 2024 core na naka-bonding sa isang manipis na layer ng pang-ibabaw na purong aluminum o isang zinc-bearing cladding alloy para sa proteksyon ng kaagnasan, isang detalye na dapat ibalik sa ibang pagkakataon.
Narito kung saan dapat kaming diretso sa iyo. Ang 2024 ay hindi isang karaniwang extrusion alloy. Karamihan sa mga profile na umaalis sa aming mga pagpindot — mga seksyon sa dingding ng bintana at kurtina, mga solar frame, mga riles ng linya ng pagpupulong, mga tray ng baterya — ay mga gradong 6xxx, dahil malinis ang mga ito, nagwelding nang maayos at nahuhulaan ang anodised finish. Kapag ang isang drawing ay nangangailangan ng 2024, ito ay karaniwang nangangahulugan ng sheet o plate, o isang machined na bahagi na pinutol mula sa bar. Ang pag-alam kung aling anyo ang talagang kailangan mo ay ang unang hakbang sa tamang pagpili.
Ang window ng komposisyon ay masikip, at ang higpit na iyon ay ang punto: ang mga mekanikal na katangian ng 2024 ay nakasalalay sa pagpapanatiling sapat na mababa ang mga impurities na ang mga yugto ng pagpapalakas ay nangingibabaw sa halip na mga magaspang na particle na may dala ng bakal at silikon.
| Element | Nilalaman (wt.%) |
|---|---|
| aluminyo | Balanse |
| tanso | 3.8–4.9 |
| Magnesium | 1.2–1.8 |
| Manganese | 0.3–0.9 |
| Silicon | 0.50 max |
| bakal | 0.50 max |
| Sink | 0.25 max |
| Titanium | 0.15 max |
| Ang iba, bawat isa | 0.05 max |
| Ang iba, kabuuan | 0.15 max |
Ang Copper ay nagbibigay ng lakas, magnesium partners dito, at ang manganese ay gumagana sa grain structure at tigas habang tumutulong na kontrolin ang intermetallic particle size. Ang bakal at silikon ay itinuturing na mga dumi at hawak sa kalahating porsyento bawat isa, kaya ang haluang metal ay kumikilos mula sa init hanggang sa init kaysa sa pag-anod ng anumang scrap na napunta sa pugon.
Ang init ng ulo ay nagsasabi sa iyo ng halos lahat tungkol sa kung ano ang magiging kilos ng isang bahagi sa 2024. Sa annealed O kondisyon ang haluang metal ay malambot at nabubuo. Ang ibig sabihin ng T3 ay solusyon na ginagamot, ginawang malamig at natural na may edad; Ang T351 ay pareho sa isang stretching pass na nakakapagtanggal ng karamihan sa natitirang stress. Ang T4 ay natural na tumatanda nang walang malamig na trabaho, habang ang T81 at T851 ay artipisyal na tumatanda pagkatapos ng malamig na pagtatrabaho — mas malakas at mas mahirap, na may mas kaunting ductility ngunit mas mahusay na dimensional na katatagan kapag ginawa mo ang mga ito.
| Temper | lakas ng makunat | Lakas ng ani (0.2%) | Pagpahaba | Karaniwang tigas |
|---|---|---|---|---|
| 2024-O | ≈186 MPa | ≈76 MPa | ≈20% | ≈47 HB |
| 2024-T3 / T351 | ≈470–483 MPa | ≈325–345 MPa | ≈18–19% | ≈120 HB |
| 2024-T4 | ≈469 MPa | ≈324 MPa | ≈20% | ≈120 HB |
| 2024-T81 / T851 | ≈490–495 MPa | ≈440–455 MPa | ≈8–10% | ≈130 HB |
Ang mga figure na iyon ay karaniwang mga halaga, hindi pinapayagan ang disenyo. Ang nai-publish na minima sa ASTM B209 o EN 485 ay umupo sa ibaba ng mga ito, at ang mabuting kasanayan ay ang disenyo laban sa minimum na detalye at pagkatapos ay kumpirmahin gamit ang mga sertipiko ng mill. Ang iba pang numero na mahalaga ay ang pagkapagod: sa T3 temper, ang rotating-beam endurance ay tumatakbo sa paligid ng 138 MPa sa 500 milyong cycle, mataas na may kaugnayan sa lakas ng makunat. Ang ratio na iyon ay tiyak kung bakit ang haluang metal ay nakaligtas sa mga dekada ng serbisyo ng airframe.
Ang mga thermal number ay nararapat na i-pause. Kung ang bahagi ay isang heat spreader, isang housing o isang takip na kailangang magpainit, ang isang extruded na 6xxx na seksyon ay mag-aalis ng init na iyon nang mas epektibo kaysa sa 2024 plate. Kung saan ang thermal management ang tunay na trabaho, iyon ang karaniwang ruta na aming inirerekomenda.

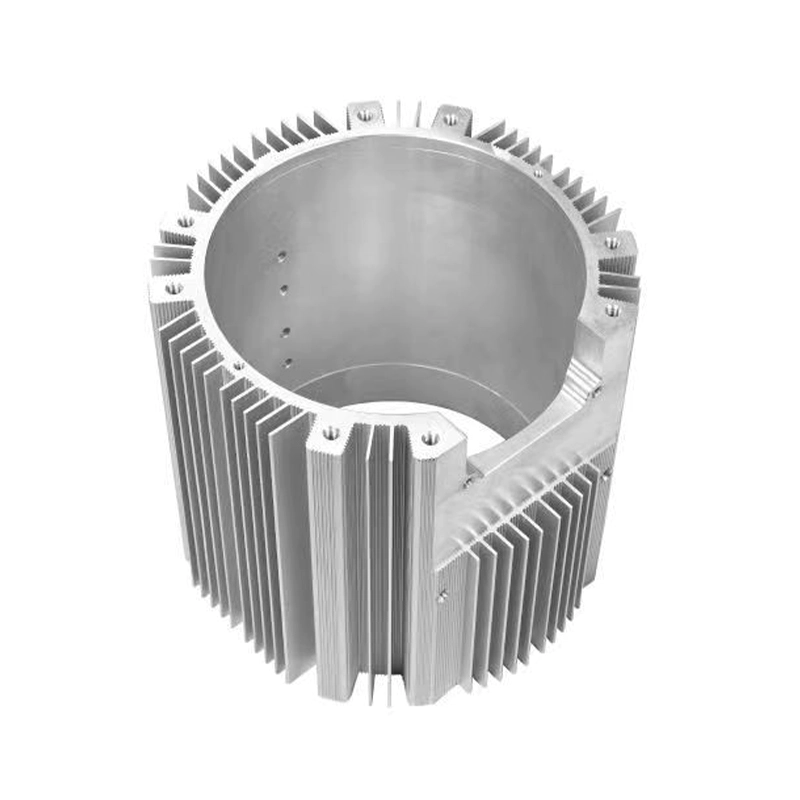

Motor Housing Aluminum Profile para sa Electric Drive Systems Ang mga extruded na 6xxx motor housing profile ay sumusuporta sa mga electric drive system at heat dissipation, na ginagawang may kaugnayan ang mga ito kung saan ang thermal management ay mas malaki kaysa sa 2024 plate. Tingnan ang Produkto → Ang tanso ang nagpapatibay sa 2024, at ang tanso rin ang dahilan kung bakit ito ay isa sa hindi gaanong mapagpatawad na karaniwang mga haluang metal sa isang basang kapaligiran. Ang mga bahaging mayaman sa tanso sa mga hangganan ng butil ay nagse-set up ng mga galvanic na selula, kaya ang hindi protektadong 2024 ay madaling kapitan ng intergranular attack at, sa mas makapal na mga seksyon, pag-exfoliation at stress corrosion crack sa short-transverse na direksyon.
Tatlong praktikal na tugon ang sumasaklaw sa karamihan ng mga sitwasyon:
Para sa mga instalasyon sa baybayin o mga bahagi na nakikita ang regular na paghuhugas, ito ang seksyon na dapat seryosohin. Minsan ang matapat na sagot ay lumipat sa isang 5xxx o 6xxx na haluang metal sa halip na gumugol ng mga taon sa pakikipaglaban sa kaagnasan.
Bumuo ng 2024 sa kondisyong O at lagyan ng edad ito pagkatapos kapag pinapayagan ng geometry. Sa T3 ang bend radii ay kailangang maging mapagbigay, at hindi ito katunggali sa 5052 o 3003 para sa malalim na pagguhit.
Sa T351 o T851, malinis ang 2024 na mga makina at gumagawa ng mga sirang chips. Ang T351 ay nakaunat pagkatapos ng paggamot sa solusyon, na nagpapagaan ng karamihan sa natitirang stress; para sa malaki, mahigpit na pinahihintulutan na mga bahagi, ang T851 o isang grado ng plate na nakakawala ng stress ay karaniwang mas ligtas na order.
Ito ang limitasyon na nakakakuha ng mga tao. Ang 2024 ay hindi isang fusion welding alloy: ang arc welding ay nag-iimbita ng mainit na pag-crack at sinisira ang lakas sa lugar na apektado ng init. Ang riveting, bolting, adhesive bonding at, kung saan pinapayagan ang tooling, friction stir welding ang mga maisasagawa na ruta. Idisenyo ang joint bago mo idisenyo ang bahagi.
Karamihan sa mga desisyon sa pagtutukoy sa pagsasanay ay bumaba sa tatlong haluang ito. Narito ang paghahambing sa antas ng disenyo:
| Ari-arian | 2024-T3 | 6061-T6 | 7075-T6 |
|---|---|---|---|
| lakas ng makunat | ≈483 MPa | ≈310 MPa | ≈572 MPa |
| lakas ng ani | ≈345 MPa | ≈276 MPa | ≈503 MPa |
| Pagpahaba | ≈18% | ≈12% | ≈11% |
| paglaban sa kaagnasan | Patas, nakasuot sa pagsasanay | Mabuti | Patas |
| Weldability | mahirap | Mabuti | mahirap |
| Machinability | Mabuti | Mabuti | Mabuti |
| Kamag-anak na gastos | Katamtaman | Mababa | Mataas |
| Karaniwang angkop | Nakakapagod-kritikal na istraktura | Mga extrusions at frame | Mataas-strength machined parts |
Kung ang iyong bahagi ay isang extrusion sa halip na sheet o plato, ang pag-uusap ay nagbabago, dahil ang 6063-T5 at ang mga kamag-anak nito ay nangingibabaw para sa magagandang dahilan. Ang mga pagkakaiba sa surface finish, tolerance at pagsali ay itinakda sa gabay na ito sa 6063-T5 na mga katangian at gamit . Hindi karaniwan para sa isang customer na dumating na nagtatanong tungkol sa 2024 at umalis na may 6xxx extrusion na mas mura, weldable at sapat na malakas para sa aktwal na load case.
Sa panig ng de-kuryenteng sasakyan, ang mga bahagi na madalas nating itayo ay hindi 2xxx. Ang mga enclosure ng baterya at mga istruktura ng crash ay pinangungunahan ng mga extruded na 6xxx at 7xxx na seksyon, na hinuhulaan at dinudurog. Kung saan ang isang disenyo ay talagang nangangailangan ng maximum na lakas sa isang bolted o bonded joint, gayunpaman, ang 2024-class na mga katangian ay nananatiling isang tunay na opsyon, at ang isang maagang pag-uusap ay nakakatipid ng pinakamaraming rework.
Baterya Tray Aluminum Profile para sa Bagong Enerhiya Sasakyan Ang magaan na aluminum na mga profile ng tray ng baterya ay sumusuporta sa mga bagong sistema ng baterya ng sasakyan ng enerhiya na may lakas ng istruktura at pagkawala ng init. Tingnan ang Produkto → Ang mga istrukturang sumisipsip ng enerhiya ay sumusunod sa parehong lohika. Ang isang crash box ay kailangang tiklop sa isang kinokontrol na paraan, kaya ang haluang metal, init ng ulo at kapal ng pader ay kailangang piliin nang magkasama sa halip na isa-isa; ating crash box aluminum profiles Sinasaklaw ng page ang extrusion-side view ng trade-off na iyon.
Itinuturo sa iyo ng mga taon ng paggawa ng aluminyo na ang pagpili ng haluang metal ay bihirang tungkol sa pinakamahusay na numero sa isang data sheet. Ito ay tungkol sa kung aling mga katangian ang mahalaga para sa bahaging ito, sa kapaligirang ito, na ginawa sa prosesong ito. Kung tinitimbang mo ang 2024 laban sa isang 6xxx extrusion para sa isang frame, isang housing o isang structural profile, ipadala sa amin ang drawing at ang load case — tapat naming sasabihin sa iyo kung ano ang aming tatakbo, at kung ano ang aming iiwasan.
